Przewodnik po transformatorach suchych: typy, specyfikacje i zastosowania

A transformator suchy przenosi energię elektryczną między obwodami za pomocą powietrza, żywicy epoksydowej lub innego niepłynnego materiału do izolacji i chłodzenia zamiast oleju mineralnego stosowanego w urządzeniach wypełnionych cieczą. Taka konstrukcja eliminuje ryzyko pożaru i wycieków związane z olejem, dlatego też sprzęt ten jest szeroko stosowany w szpitalach, szkołach, wieżowcach i centrach danych, gdzie wymagane jest umieszczenie w pomieszczeniach zamkniętych.

Co to jest transformator suchy?

Transformator suchy to statyczne urządzenie elektryczne, które zwiększa lub zmniejsza napięcie bez zanurzania rdzenia i uzwojeń w ciekłym dielektryku. Chłodzenie odbywa się poprzez naturalną konwekcję powietrza (AN) lub wymuszony obieg powietrza (AF), a izolację zapewniają takie materiały, jak lana żywica epoksydowa, lakierowana tkanina lub papier impregnowany żywicą. Brak izolacji cieczowej oznacza, że ​​olej nie wycieka, nie zapala się ani nie wymaga infrastruktury zabezpieczającej.

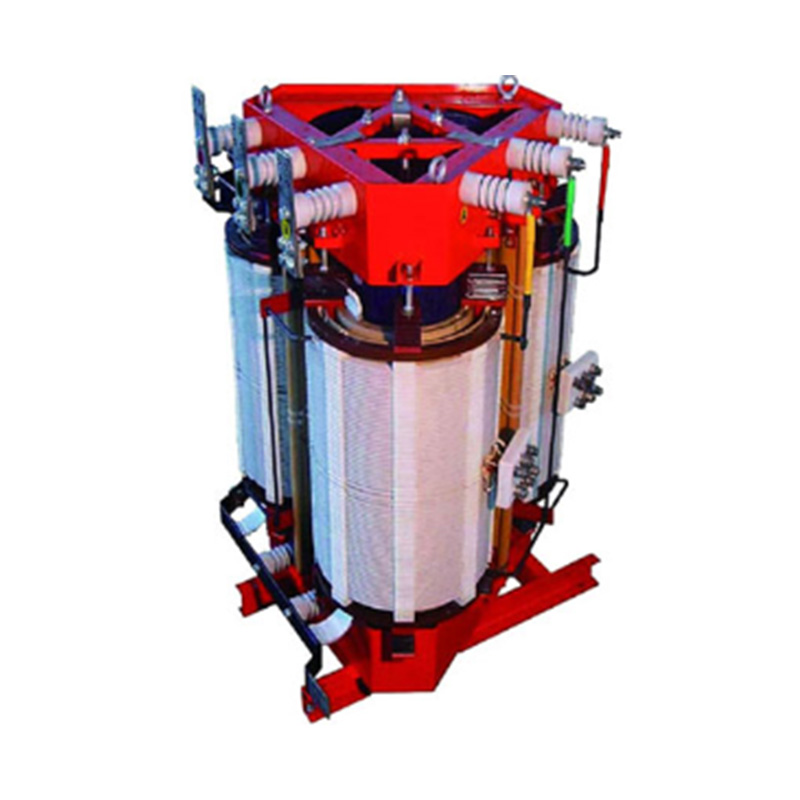

Zasada działania i konstrukcja

Jak każdy transformator, jednostka sucha działa na zasadzie indukcji elektromagnetycznej. Prąd przemienny w uzwojeniu pierwotnym generuje zmienny strumień magnetyczny w laminowanym rdzeniu stalowym, który indukuje proporcjonalne napięcie w uzwojeniu wtórnym. Stosunek zwojów pomiędzy uzwojeniem pierwotnym i wtórnym określa, czy urządzenie zwiększa lub zmniejsza napięcie.

W obecnej produkcji powszechne są trzy technologie uzwojenia:

• Konstrukcja z żywicy lanej (epoksyd impregnowany próżniowo), stosowana do dystrybucji średniego i wysokiego napięcia
• Konstrukcja z lakieru impregnowanego próżniowo (VPI), zwykle stosowana przy niższych napięciach lub mniejszych wartościach znamionowych kVA
• Konstrukcja z otwartym uzwojeniem z izolacją z włókna szklanego lub Nomexu, stosowana tam, gdzie nie jest praktyczne odlewanie zwartej żywicy

Specyfikacje techniczne i współczynniki wydajności

Prawidłowy wybór jednostki zależy od dopasowania kilku parametrów znamionowych do obciążenia i środowiska instalacji, a nie od samej mocy kVA.

Scenariusze zastosowań

Ponieważ w wielu jurysdykcjach transformator suchy nie wymaga zbiornika na olej, ścian przeciwpożarowych ani sklepienia zewnętrznego, jest to standardowy wybór w przypadku lokalizacji, w których personel zajmuje ten sam budynek, co sprzęt elektryczny. Typowe środowiska instalacyjne obejmują:

• Komercyjne wieżowce, w których urządzenie jest instalowane na wyższych piętrach lub w piwnicznych pomieszczeniach elektrycznych
• Szpitale i szkoły, gdzie przepisy przeciwpożarowe ograniczają stosowanie sprzętu napełnionego olejem w zajmowanych budynkach
• Centra danych, w których priorytetem jest nieprzerwana dystrybucja energii i niskie ryzyko pożaru
• Instalacje OZE, w tym gondole turbin wiatrowych i stacje inwerterów fotowoltaicznych
• Zakłady przemysłowe z obszarami procesowymi, które zabraniają stosowania cieczy palnych w pobliżu linii produkcyjnych

Transformatory suche a transformatory olejowe

Obie technologie różnią się najbardziej pod względem czynnika chłodzącego, reakcji na ogień i profilu konserwacji. Poniższa tabela podsumowuje praktyczne różnice istotne dla decyzji o zakupie.

Rozważania dotyczące wyboru

Czy transformatory suche można stosować na zewnątrz?

Tak, instalacja na zewnątrz jest możliwa, jeśli urządzenie jest zbudowane z obudową odporną na warunki atmosferyczne, dostosowaną do danego zastosowania, zazwyczaj NEMA 3R lub równoważną. Transformatory zewnętrzne suche posiadają dodatkowe zabezpieczenie przed wnikaniem wilgoci, żaluzje wentylacyjne z osłonami przeciwdeszczowymi oraz powłoki odporne na korozję. Przy wyborze jednostki zewnętrznej należy uwzględnić wahania temperatury otoczenia i wilgotność w projekcie termicznym.

Zalecenia dotyczące instalacji i konserwacji

Typowe błędy i przeoczane rozważania

• Za mały luz wentylacyjny, który podnosi temperaturę pracy i skraca żywotność uzwojeń
• Ignorowanie czynników obniżających wysokość w przypadku instalacji na wysokości powyżej 1000 metrów
• Wybór wartości impedancji bez sprawdzania koordynacji prądu zwarciowego przed urządzeniem
• Pominięcie wymagań dotyczących poziomu dźwięku w instalacjach na zajmowanym piętrze
• Pominięcie pomiaru rezystancji izolacji przed pierwszym zasileniem

Trendy branżowe i perspektywy

Zapotrzebowanie na wyższe wskaźniki efektywności, napędzane zaktualizowanymi normami efektywności energetycznej w wielu regionach, popycha producentów w stronę ulepszonych gatunków stali rdzeniowej i zoptymalizowanej geometrii uzwojeń. Rozwój konstrukcji centrów danych i wzajemnych połączeń energii odnawialnej w dalszym ciągu poszerza zakres zastosowań, w których wymagany jest sprzęt do transformacji w pomieszczeniach zamkniętych o niskim ryzyku pożaru.

Wniosek

A transformator suchy stanowi praktyczną alternatywę dla sprzętu napełnionego olejem wszędzie tam, gdzie priorytetem jest instalacja wewnątrz pomieszczeń, zmniejszone ryzyko pożaru lub uproszczona konserwacja. Dopasowanie klasy izolacji, metody chłodzenia i parametrów obudowy do konkretnego środowiska instalacji jest kluczowym krokiem w osiągnięciu niezawodnej, długoterminowej wydajności.

Często zadawane pytania

Co to jest transformator suchy?

Jest to transformator, w którym zamiast oleju zastosowano izolację powietrzną lub stałą, taką jak lana żywica epoksydowa, do izolowania i chłodzenia uzwojeń, dzięki czemu nadaje się do instalacji w pomieszczeniach bez infrastruktury przeciwpożarowej.

Jaka jest różnica między transformatorami suchymi i olejowymi?

Jednostki typu suchego wykorzystują izolację powietrzną lub żywiczną i niosą ze sobą mniejsze ryzyko pożaru, podczas gdy jednostki typu olejowego wykorzystują ciekły dielektryk, który zapewnia wyższą wydajność chłodzenia, ale wymaga izolacji i okresowych testów oleju.

Jakie są 4 typy transformatorów?

Transformatory są powszechnie grupowane według metody chłodzenia i izolacji na typy suche, zanurzone w oleju, żywiczne i izolowane gazem, każdy dostosowany do różnych klas napięcia i środowisk instalacyjnych.

Do czego służą transformatory suche?

Służą do zwiększania lub zmniejszania napięcia w budynkach komercyjnych, szpitalach, szkołach, centrach danych i obiektach przemysłowych, gdzie wymagane jest umieszczenie w pomieszczeniach zamkniętych i zmniejszone ryzyko pożaru.

Czy transformatory suche można stosować na zewnątrz?

Tak, jeśli jest umieszczony w obudowie odpornej na warunki atmosferyczne, przystosowanej do ekspozycji na zewnątrz, z dodatkową ochroną przed wilgocią, korozją i zmianami temperatury otoczenia.
