Co to jest silnik niskonapięciowy

A silnik niskonapięciowy to silnik elektryczny pracujący pod napięciem do 1000 V prądu przemiennego, co czyni go najpopularniejszym typem silnika elektrycznego w zastosowaniach przemysłowych i komercyjnych. Silniki te przekształcają energię elektryczną w energię mechaniczną, napędzając szeroką gamę urządzeń, od małych wentylatorów po duże pompy przemysłowe.

Podstawowa konstrukcja silnika niskonapięciowego składa się ze stojana (część stacjonarna zawierająca uzwojenia), wirnika (część wirująca przekazująca moc mechaniczną), łożysk podtrzymujących wirnik oraz układu chłodzenia, który usuwa ciepło powstałe podczas pracy. Uzwojenia stojana są podłączone do źródła zasilania, tworząc wirujące pole magnetyczne, które oddziałuje z wirnikiem, wytwarzając moment obrotowy.

Silniki niskonapięciowe są dostępne w dwóch głównych konfiguracjach: silniki indukcyjne (zwane także silnikami asynchronicznymi) i silniki synchroniczne. Silniki indukcyjne są najpowszechniej stosowanym typem i stanowią ponad 90% przemysłowych instalacji silników. Są proste w konstrukcji, solidne i wymagają minimalnej konserwacji. Silniki synchroniczne są stosowane w zastosowaniach wymagających precyzyjnej kontroli prędkości lub tam, gdzie silnik musi pracować ze stałą prędkością niezależnie od obciążenia.

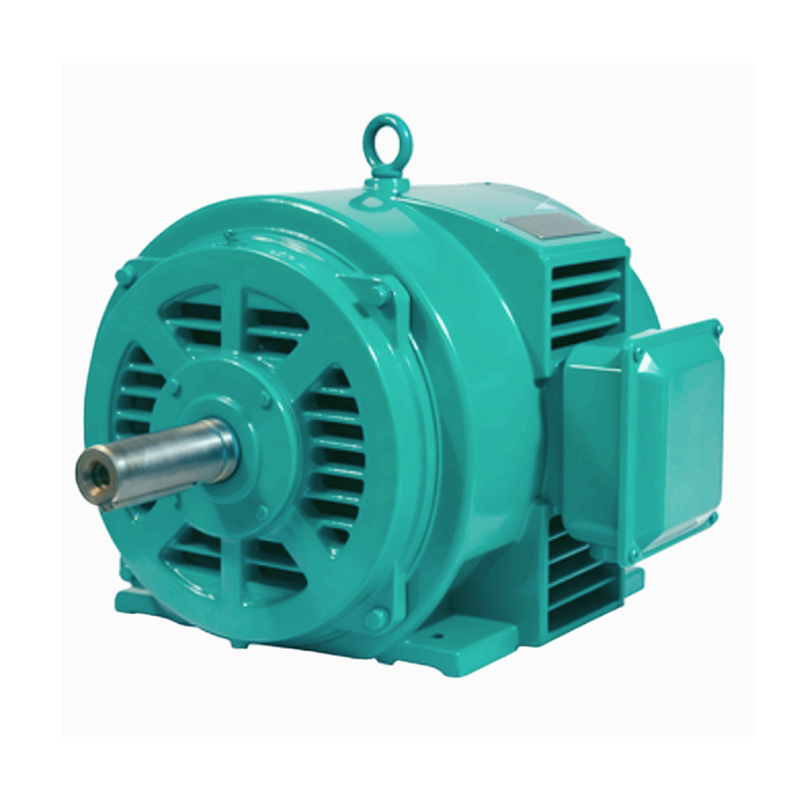

Obudowa silnika niskonapięciowego ma na celu ochronę wewnętrznych elementów przed wpływem środowiska. Typowe typy obudów obejmują otwarte kroploszczelne (ODP), całkowicie zamknięte, chłodzone wentylatorem (TEFC) i całkowicie zamknięte powietrzem (TEAO). Wybór obudowy zależy od środowiska pracy i wymaganego poziomu ochrony. Silniki TEFC są najpopularniejszym typem, zapewniającym ochronę przed kurzem, wilgocią i innymi zanieczyszczeniami.

Silniki niskonapięciowe są klasyfikowane według cyklu pracy, który opisuje sposób działania. Silniki do pracy ciągłej (S1) są zaprojektowane do pracy przy pełnym obciążeniu przez czas nieokreślony. Silniki do pracy przerywanej (S2 do S10) są przeznaczone do zastosowań, w których silnik pracuje przez krótkie okresy, po których następują okresy odpoczynku. Cykl pracy wpływa na wymagania dotyczące chłodzenia silnika i pojemność cieplną.

Typy of Low Voltage Motors

Silniki niskonapięciowe są dostępne w różnych typach, każdy odpowiedni do różnych zastosowań. Zrozumienie różnic między tymi typami jest niezbędne do wyboru odpowiedniego silnika do danego zastosowania.

Silniki indukcyjne

Silniki indukcyjne są najpopularniejszym typem silników niskonapięciowych i stanowią większość instalacji na całym świecie. Działają na zasadzie indukcji elektromagnetycznej, gdzie uzwojenia stojana wytwarzają wirujące pole magnetyczne, które indukuje prądy w wirniku. Wirnik ma zazwyczaj konstrukcję klatkową, składającą się z przewodzących prętów zwartych na obu końcach.

Silniki indukcyjne są dostępne w konfiguracjach jednofazowych i trójfazowych. Trójfazowe silniki indukcyjne są najczęściej stosowane w zastosowaniach przemysłowych, oferując wysoką wydajność, niezawodność działania i proste sterowanie. Jednofazowe silniki indukcyjne są stosowane w budynkach mieszkalnych i małych obiektach komercyjnych, gdzie nie jest dostępne zasilanie trójfazowe.

Prędkość silnika indukcyjnego zależy od liczby biegunów i częstotliwości zasilania. Typowe prędkości synchroniczne dla systemów 50 Hz to 3000 obr./min (2-biegunowe), 1500 obr./min (4-biegunowe) i 1000 obr./min (6-biegunowe). Rzeczywista prędkość robocza jest nieco niższa od prędkości synchronicznej ze względu na poślizg, który zwiększa się wraz z obciążeniem.

Silniki synchroniczne

Silniki synchroniczne pracują ze stałą prędkością zsynchronizowaną z częstotliwością zasilania. Są stosowane w zastosowaniach, w których wymagana jest precyzyjna kontrola prędkości, np. w maszynach tekstylnych, prasach drukarskich i papierniach. Silniki synchroniczne można również stosować do korekcji współczynnika mocy, ponieważ mogą pracować przy wiodącym współczynniku mocy.

Wirnik silnika synchronicznego jest wzbudzany przez zasilanie prądem stałym, tworząc pole magnetyczne, które blokuje obracające się pole stojana. Zapewnia to, że wirnik obraca się dokładnie z prędkością synchroniczną, niezależnie od obciążenia. Silniki synchroniczne są bardziej złożone i droższe niż silniki indukcyjne, ale oferują wyższą wydajność i lepszy współczynnik mocy.

Silniki z magnesami trwałymi

Silniki z magnesami trwałymi to rodzaj silnika synchronicznego, w którym zamiast układu wzbudzenia prądem stałym wykorzystuje się magnesy trwałe w wirniku. Taka konstrukcja eliminuje potrzebę stosowania pierścieni ślizgowych i szczotek, zmniejszając wymagania konserwacyjne i poprawiając niezawodność. Silniki z magnesami trwałymi oferują wysoką wydajność i dużą gęstość mocy, co czyni je idealnymi do zastosowań, w których przestrzeń i efektywność energetyczna mają kluczowe znaczenie.

Silniki te są coraz częściej stosowane w pojazdach elektrycznych, robotyce i wysokowydajnych napędach przemysłowych. Postęp w technologii magnesów sprawił, że silniki z magnesami trwałymi są konkurencyjne w stosunku do silników indukcyjnych pod względem kosztów i wydajności.

Silniki przeciwwybuchowe

Silniki w wykonaniu przeciwwybuchowym są przeznaczone do stosowania w środowiskach niebezpiecznych, w których mogą występować łatwopalne gazy, pary lub pyły. Silniki te są zamknięte w obudowie, która może powstrzymać eksplozję wewnętrzną bez zapalenia otaczającej atmosfery. Są certyfikowane do stosowania w określonych klasyfikacjach obszarów niebezpiecznych, takich jak klasa I, dział 1 dla zagrożeń gazowych.

Silniki przeciwwybuchowe są dostępne zarówno w wersji indukcyjnej, jak i synchronicznej, z takimi funkcjami, jak ścieżki płomienia, temperatury znamionowe i specjalne obudowy. Wiodący producenci, tacy jak Shanghai Pinxing Explosion-proof Motor Co., Ltd. oferują szeroką gamę silników niskiego napięcia w wykonaniu przeciwwybuchowym do wymagających zastosowań.

Wydajność Standards and Classes

Wydajność A silnik niskonapięciowy jest krytycznym czynnikiem określającym koszty operacyjne i wpływ na środowisko. Międzynarodowe standardy definiują klasy wydajności, które pozwalają użytkownikom porównać wydajność różnych silników.

Klasy wydajności IE

Międzynarodowa Komisja Elektrotechniczna (IEC) ustaliła cztery klasy sprawności silników:

• IE1 — wydajność standardowa — Minimalny poziom sprawności dla silników ogólnego przeznaczenia. Silniki te nadają się do zastosowań, w których koszty energii nie są głównym problemem. W wielu regionach są one wycofywane ze względu na wymogi regulacyjne.
• IE2 — wysoka wydajność — Zapewnia znaczną oszczędność energii w porównaniu z silnikami IE1. IE2 to minimalna sprawność wymagana dla nowych instalacji silników w wielu krajach. Silniki te zapewniają dobrą równowagę kosztów i wydajności.
• IE3 — najwyższa wydajność — Oferuje wyższą wydajność niż IE2, zapewniając znaczne oszczędności energii i obniżone koszty operacyjne. Przepisy na całym świecie coraz częściej wymagają silników IE3, szczególnie w regionach o wysokich kosztach energii.
• IE4 — wydajność najwyższej klasy — Najwyższa klasa efektywności, oferująca maksymalną oszczędność energii. Silniki IE4 idealnie nadają się do zastosowań o pracy ciągłej i wysokich kosztach energii. Wyższy koszt początkowy jest zwykle równoważony oszczędnościami energii w całym okresie użytkowania silnika.

Wybór klasy sprawności silnika zależy od kilku czynników: liczby godzin pracy w roku, lokalnego kosztu energii oraz początkowej różnicy kosztów pomiędzy klasami efektywności. W przypadku silników pracujących w trybie ciągłym oszczędności energii wynikające z zastosowania silnika IE3 lub IE4 mogą zapewnić zwrot inwestycji w ciągu kilku lat.

Oszczędność energii i zwrot z inwestycji

Oszczędności energii wynikające z zastosowania silnika o wyższej sprawności mogą być znaczne. W przypadku silnika pracującego 24 godziny na dobę, 365 dni w roku różnica między sprawnością IE2 i IE3 może skutkować oszczędnością energii na poziomie 5-10% lub więcej. W okresie eksploatacji silnika wynoszącym 15–25 lat oszczędności te mogą wielokrotnie przewyższać początkową różnicę w kosztach.

Oprócz oszczędności energii, silniki o wyższej wydajności wytwarzają mniej ciepła, co może zmniejszyć wymagania dotyczące chłodzenia i wydłużyć żywotność silnika i jego izolacji. Mają także niższe temperatury robocze, co poprawia trwałość łożysk i zmniejsza wymagania konserwacyjne.

Aplikacje

Silniki niskonapięciowe są stosowane w praktycznie każdym sektorze przemysłu, zasilając sprzęt napędzający nowoczesną produkcję i infrastrukturę. Wszechstronność i niezawodność tych silników sprawia, że ​​są one niezbędne w niezliczonych zastosowaniach.

Produkcja i produkcja

W produkcji silniki niskonapięciowe napędzają przenośniki, obrabiarki, roboty i zautomatyzowane linie produkcyjne. Znajdują zastosowanie w obróbce metali, przetwórstwie tworzyw sztucznych, produkcji tekstyliów i montażu. Możliwość współpracy nowoczesnych silników z napędami o zmiennej częstotliwości pozwala na precyzyjną kontrolę prędkości obrotowej i poprawę efektywności procesu.

Pompowanie i uzdatnianie wody

Silniki niskonapięciowe napędzają pompy do zaopatrzenia w wodę, oczyszczania ścieków, nawadniania i procesów przemysłowych. Silniki te pracują w sposób ciągły w wielu zastosowaniach, co sprawia, że ​​wydajność jest czynnikiem krytycznym. W celu zmniejszenia kosztów energii w aplikacjach pompowych coraz częściej stosuje się silniki o wysokiej sprawności.

Systemy HVAC

Systemy ogrzewania, wentylacji i klimatyzacji wykorzystują silniki niskonapięciowe do wentylatorów, dmuchaw, sprężarek i pomp. Systemy HVAC odpowiadają za znaczną część zużycia energii w budynkach, a zastosowanie w tych systemach silników o wysokiej sprawności może zapewnić znaczne oszczędności energii.

Obsługa materiałów

Systemy przenośników, windy, dźwigi i wciągniki wykorzystują silniki niskiego napięcia do przemieszczania i podnoszenia. Zastosowania te często wymagają silników o wysokim momencie rozruchowym i odporności na częste rozruchy i zatrzymania.

Energia Odnawialna

Silniki niskonapięciowe są coraz częściej stosowane w zastosowaniach związanych z energią odnawialną, takich jak systemy śledzenia energii słonecznej i sterowanie nachyleniem turbin wiatrowych. Zastosowania te wymagają niezawodnych i wydajnych silników, które mogą pracować w trudnych warunkach środowiskowych.

Jedzenie i napoje

W przemyśle spożywczym i napojów silniki niskonapięciowe napędzają miksery, przenośniki, sprzęt pakujący i maszyny przetwarzające. Silniki te muszą spełniać standardy higieny i bezpieczeństwa, w tym zdolność do mycia i odporność na korozję.

Wybór Guide

Wybór prawa silnik niskonapięciowy wymaga dokładnego rozważenia kilku czynników. Poniższy przewodnik zapewnia uporządkowane podejście do doboru silnika:

Krok 1: Określ wymagania dotyczące zasilania

Oblicz wymaganą moc silnika na podstawie charakterystyki obciążenia i warunków pracy. Należy wziąć pod uwagę wymagania dotyczące mocy roboczej i początkowej. Moc znamionową wyraża się zazwyczaj w kilowatach (kW) lub koniach mechanicznych (KM). Przewymiarowanie silnika może zmniejszyć wydajność, natomiast niedowymiarowanie może prowadzić do przegrzania i przedwczesnej awarii.

Krok 2: Zdefiniuj wymagania dotyczące prędkości

Określ wymaganą prędkość silnika (prędkość synchroniczną) i rozważ, czy wymagana jest praca ze zmienną prędkością. Standardowe prędkości dla systemów 50 Hz to 3000 obr./min (2-biegunowe), 1500 obr./min (4-biegunowe) i 1000 obr./min (6-biegunowe). Napędy o zmiennej prędkości można wykorzystać do regulacji prędkości silnika w zastosowaniach wymagających zmiennej mocy wyjściowej.

Krok 3: Wybierz klasę efektywności

Wybierz odpowiednią klasę efektywności (IE1 do IE4) w oparciu o godziny pracy, koszty energii i wymagania prawne. Wyższe klasy efektywności zapewniają większe oszczędności energii, ale wiążą się z wyższymi kosztami początkowymi. W przypadku silników pracujących w sposób ciągły, silniki IE3 lub IE4 są zazwyczaj najbardziej opłacalnym wyborem.

Krok 4: Rozważ cykl pracy

Określ, czy silnik będzie działał w sposób ciągły, przerywany lub pod zmiennym obciążeniem. Ma to wpływ na konstrukcję silnika i wymagania dotyczące chłodzenia. Silniki do pracy ciągłej (S1) są przeznaczone do nieokreślonej pracy przy obciążeniu znamionowym. Silniki do pracy przerywanej (S2 do S10) są przeznaczone do zastosowań o określonych okresach pracy i odpoczynku.

Krok 5: Ocena warunków środowiskowych

Weź pod uwagę temperaturę otoczenia, wysokość nad poziomem morza, wilgotność i narażenie na kurz, wodę lub substancje żrące. Czynniki te określają typ obudowy silnika i stopień ochrony. Typy obudów obejmują otwartą, kroploszczelną (ODP), całkowicie zamkniętą, chłodzoną wentylatorem (TEFC) i zabezpieczoną przed warunkami atmosferycznymi (WPI i WPII).

Krok 6: Sprawdź montaż i połączenie

Określ konfigurację montażu (montaż na łapach, montaż kołnierzowy lub kombinacja) i położenie skrzynki zaciskowej w celu zapewnienia zgodności z napędzanym sprzętem. Typowe typy mocowania obejmują IM B3 (montaż na łapach), IM B5 (montaż na kołnierzu) i IM B35 (montaż na łapach i kołnierzu).

Liderzy branży, tacy jak Shanghai Pinxing Explosion-proof Motor Co., Ltd. oferują kompleksową gamę silników niskonapięciowych spełniających standardy sprawności IE2, IE3 i IE4 do różnorodnych zastosowań przemysłowych.
