Przewodnik po silnikach niskonapięciowych: wydajność, wybór i zastosowania 2026

Standardy wydajności i globalny krajobraz regulacyjny

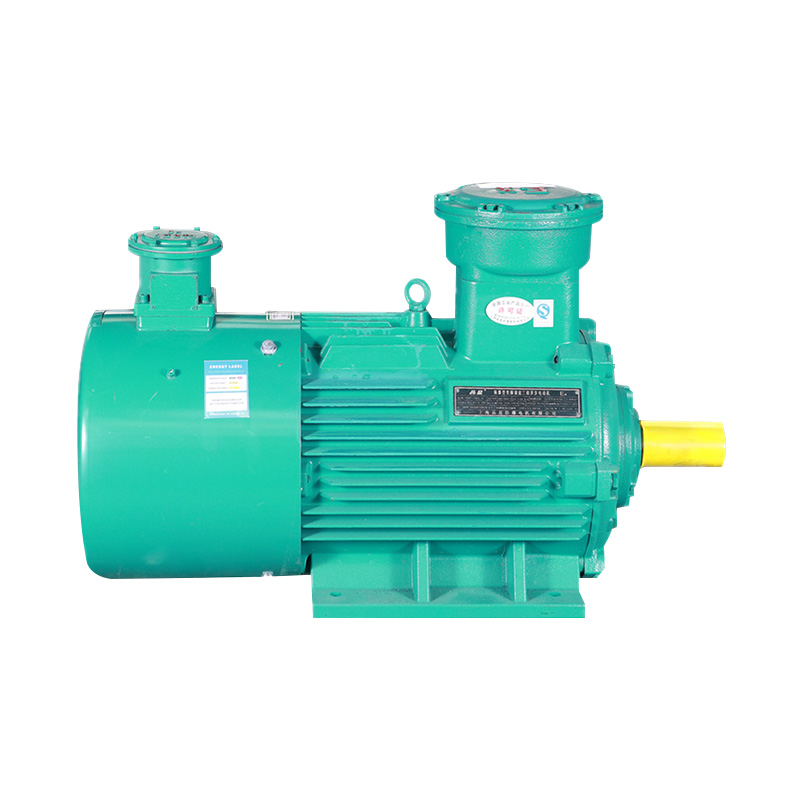

Silniki niskonapięciowe, zdefiniowane jako pracujące poniżej 1000 V , podlegają coraz bardziej rygorystycznym minimalnym normom charakterystyki energetycznej (MEPS) na całym świecie. Rozporządzenie UE w sprawie ekoprojektu (UE) 2019/1781 stanowi kompleksowe ramy wdrażane w dwóch etapach: krok 1 od lipca 2021 r. i krok 2 od lipca 2023 r., które rozszerzyły zakres i zaostrzyły wymagania dla trójfazowych silników jednobiegowych 50 Hz i 60 Hz o napięciu znamionowym do 1000 V pracujących w trybie ciągłym (S1, S3 ≥ 80%, S6 ≥ 80%).

Od 1 lipca 2023 r. Klasa sprawności IE4 stała się obowiązkowa dla silników 2, 4 i 6-biegunowych o mocy znamionowej od 75 kW do 200 kW , podczas IE3 jest obowiązkowy dla silników od 0,75 kW do 1000 kW (z wyłączeniem zakresu 75-200 kW objętego IE4), a także do silników 8-biegunowych do 1000 kW, silników o podwyższonym bezpieczeństwie (Ex eb), silników ognioszczelnych (Ex ec, Ex d, Ex de, Ex t), silników z hamulcem z hamulcem zewnętrznym oraz silników z całkowicie zamkniętym powietrzem (TEAO).

Wiele krajów spoza UE wdrożyło własne MEPS dostosowane do klasyfikacji IE, umożliwiając proste porównania wydajności pomiędzy producentami.

Co wyróżnia konstrukcję silnika IE3 i IE4

Silniki IE3 i IE4 osiągają wyższą wydajność dzięki zoptymalizowanej konstrukcji wewnętrznej i udoskonalonym materiałom przewodzącym. Ta wyższa sprawność zmniejsza znamionowy prąd silnika dla dowolnej mocy znamionowej kilowata. Do zastosowań wymagających rozruchu bezpośredniego (DOL) kategoria użytkowania AC-3e została opracowana specjalnie dla silników o najwyższej sprawności IE3/IE4, zapewniając wyższą wydajność niż standardowa kategoria AC-3, aby uwzględnić potencjalnie zwiększone charakterystyki prądu rozruchowego i rozruchowego.

Obliczanie wymagań dotyczących mocy silnika: podejście RISE

Przed wyborem silnika należy określić charakterystykę prędkości i momentu obciążenia dla danego zastosowania. Silniki indukcyjne to zazwyczaj maszyny jednobiegowe, w których prędkość synchroniczna zależy od częstotliwości zasilania i liczby biegunów stojana, obliczanej jako: Prędkość (obr/min) = Częstotliwość (Hz) x 60 / pary biegunów . Na przykład czterobiegunowy silnik zasilany częstotliwością 50 Hz zapewnia prędkość synchroniczną 1500 obr./min, przy czym zazwyczaj rzeczywista prędkość przy pełnym obciążeniu wynosi 2-4% niższe z powodu poślizgu [cytat: 8].

W przypadku stosowania napędów o zmiennej prędkości (VSD) należy wziąć pod uwagę obie prędkości robocze, ponieważ wpływają one na układ chłodzenia i dobór łożysk. Po zdefiniowaniu parametrów prędkości moc można obliczyć za pomocą: Moc (kW) = prędkość (obr/min) x moment obrotowy (Nm) / 9550 [cytat: 8].

Trzy podstawowe charakterystyki momentu obrotowego obciążenia

• Stały moment obrotowy: Obciążenie wymaga stosunkowo stałego momentu obrotowego po uruchomieniu i przyspieszeniu do prędkości roboczej. Typowe zastosowania obejmują windy, wciągniki, przenośniki i pompy wyporowe. Dobór opiera się na wymaganym ciągłym momencie obrotowym przy prędkości roboczej.
• Liniowy moment obrotowy: Moment obrotowy zmienia się proporcjonalnie do prędkości. Zastosowania obejmują przetwarzanie papieru, walcowanie tekstyliów i wytłaczarki. Dobór rozmiaru opiera się na ciągłym obciążeniu, które zwykle występuje przy dużej prędkości.
• Zmienny (kwadratowy) moment obrotowy: Moment obrotowy rośnie wraz z kwadratem prędkości. Dzieje się tak, gdy występuje tarcie gazu lub cieczy, na przykład w dmuchawach, wentylatorach i pompach odśrodkowych. W tych zastosowaniach znaczne oszczędności energii można osiągnąć poprzez regulację prędkości silnika za pomocą przemiennika częstotliwości zamiast stosowania przepustnicy lub zaworu suwakowego do sterowania przepływem.

Klasyfikacja cyklu pracy zgodnie z IEC 60034-1

IEC 60034-1 definiuje dziesięć typów pracy od S1 do S10. S1 (praca ciągła) wskazuje pracę przy stałym obciążeniu przez czas wystarczający do osiągnięcia równowagi termicznej. S3 (praca przerywana okresowa) , objęty zakresem Ekoprojektu przy ≥80%, obejmuje pracę z okresami rozruchu i hamowania, które nie wpływają znacząco na nagrzewanie. Dokładne sklasyfikowanie cyklu pracy zapobiega przewymiarowaniu i zapewnia, że ​​pojemność cieplna odpowiada rzeczywistości operacyjnej.

Szczotkowe i bezszczotkowe silniki prądu stałego do zastosowań niskonapięciowych

W przypadku zastosowań o małej mocy poniżej 60 V wybór pomiędzy szczotkowymi i bezszczotkowymi silnikami prądu stałego wpływa na żywotność, wymagania konserwacyjne i złożoność sterowania.

Charakterystyka szczotkowanego silnika prądu stałego

Szczotkowe silniki prądu stałego wykorzystują magnesy trwałe w stojanie i uzwojeniach twornika na wirniku, a komutację uzyskuje się poprzez szczotki ślizgające się po segmentach komutatora. System ten wymaga do działania wyłącznie napięcia stałego i łączy się bezpośrednio z akumulatorem. Jednak silniki szczotkowe mają kluczowe ograniczenia: Żywotność zwykle waha się od 1000 do 5000 godzin , a prędkość wynosi zazwyczaj poniżej 10 000 obr./min . Wyższe prędkości przyspieszają zużycie szczotek i komutatora poprzez zwiększone tarcie, odbijanie się szczotek i powstawanie łuków, które powodują erozję powierzchni stykowych.

Zalety bezszczotkowego silnika prądu stałego

Silniki bezszczotkowe odwracają konfigurację: magnesy trwałe obracają się na wirniku, podczas gdy uzwojenia pozostają nieruchome. Elektroniczny sterownik w sposób ciągły zmienia prąd stojana w zależności od położenia wirnika, wykrywanego za pomocą urządzeń z efektem Halla, enkoderów lub wykrywania wstecznego pola elektromagnetycznego. Żywotność i prędkość są ograniczone przede wszystkim przez łożyska, m.in Typowe specyfikacje to 20 000 godzin pracy i 50 000 obr./min . Istnieją dwie metody komutacji: komutacja blokowa, która ma niższy koszt, ale większe tętnienie momentu obrotowego; oraz komutację sinusoidalną, która zapewnia płynną pracę nawet przy niskich prędkościach, odpowiednią do precyzyjnego pozycjonowania i zastosowań serwo.

Pięć trendów wpływających na popyt na silniki o bardzo niskim napięciu

Silniki o bardzo niskim napięciu (ULV), zdefiniowane jako pracujące w temp ≤60 V , reprezentują rosnący segment napędzany postępem automatyzacji w robotyce mobilnej, systemach magazynowych i produkcji precyzyjnej. Analiza przeprowadzona przez badaczy branżowych wskazuje, że ekspansja rynkowa wynika z pięciu zbiegających się czynników.

1. Rozwój robotyki mobilnej: Pojazdy AGV i AMR stosowane w logistyce, magazynach i środowiskach przemysłowych opierają się na kompaktowych, zasilanych akumulatorowo systemach ruchu, równoważących wydajność, moment obrotowy i bezpieczeństwo w środowiskach skupionych na człowieku.
2. Odzyskiwanie automatyzacji magazynu: Po krótkotrwałym pogorszeniu się inwestycji przewiduje się, że od 2026 r. nastąpi odbicie automatyzacji magazynów pod wpływem AS/RS, automatycznego sortowania i robotyki mobilnej, które w coraz większym stopniu zależą od komponentów ruchu ULV w celu zapewnienia zgodności z wymogami bezpieczeństwa i kompaktowej integracji.
3. Rozwój produkcji półprzewodników: Zastosowania związane z obsługą płytek i fotolitografią wymagają precyzji, niezawodności i niewielkich rozmiarów, jakie zapewniają silniki i napędy ULV. Produkty zoptymalizowane pod kątem zgodności z wymaganiami pomieszczeń czystych i bardzo niskiego poziomu wibracji mają kluczowe znaczenie w tych zastosowaniach.
4. Zwiększanie automatyzacji małych osi: Producenci OEM automatyzują małe podsystemy, które wcześniej pozostawiono ręczne, szczególnie w przypadku pakowania i montażu elektroniki. Silniki ULV oferują modułowe, ekonomiczne rozwiązania umożliwiające dodawanie zautomatyzowanych osi pomocniczych.
5. Wymiana układów pneumatycznych: Ograniczenia pneumatyczne w zakresie efektywności energetycznej, precyzji i konserwacji przesuwają uzasadnienie biznesowe w kierunku elektrycznych alternatyw ULV w opłacalnych zastosowaniach.

Wybór łożyska i względy mechaniczne

Siły osiowe i promieniowe bezpośrednio wpływają na żywotność łożyska. W przypadku zastosowań wymagających dużych sił promieniowych należy również zweryfikować wymiarowanie wału. Dwa podstawowe typy łożysk oferują odmienne właściwości.

Łożyska ślizgowe ze spieków są ekonomiczne i nadają się do pracy ciągłej przy małych obciążeniach łożysk, ale nie powinny być używane przy pracy nawrotnej, w środowiskach próżniowych ani przy obciążeniach obrotowych. Łożyska kulkowe przystosowane są do pracy przy niskiej i dużej prędkości (do 10 000 obr./min), pracy ciągłej, nawrotnej i start-stop [cytat: 3].

Macierz decyzyjna wyboru według aplikacji

Poniższa macierz koreluje typowe zastosowania silników niskonapięciowych z zalecanymi typami silników w oparciu o charakterystykę obciążenia i wymagania operacyjne.

Kluczowe wnioski dotyczące wyboru silnika niskonapięciowego

Wybór odpowiedniego silnika niskonapięciowego wymaga systematycznej oceny wykraczającej poza zwykłe dopasowanie parametrów znamionowych. Procesem powinny kierować się trzy zasady. Po pierwsze, Zgodność z klasą efektywności nie podlega negocjacjom : sprawdź, czy silnik spełnia regionalne wymagania MEPS dla Twojego zakresu mocy. Po drugie, dopasuj charakterystykę silnika do zachowania obciążenia : oblicza rzeczywiste wymagania dotyczące momentu obrotowego w całym zakresie prędkości, zamiast domyślnie stosować przewymiarowanie. Po trzecie, wziąć pod uwagę cały cykl życia : wyższy koszt początkowy silnika IE4 lub bezszczotkowego systemu prądu stałego jest często równoważony oszczędnościami energii w całym okresie eksploatacji. W przypadku nowych projektów automatyki obejmujących sprzęt mobilny lub osie precyzyjne, silniki bezszczotkowe ultraniskiego napięcia reprezentują kierunek rozwoju branży. W przypadku stałych obciążeń przemysłowych silniki indukcyjne IE3 i IE4 w połączeniu z napędami o zmiennej prędkości stanowią solidną drogę do wydajności i zgodności z przepisami.
