Dlaczego trójfazowy silnik klatkowy jest królem stałej prędkości?

Wprowadzenie

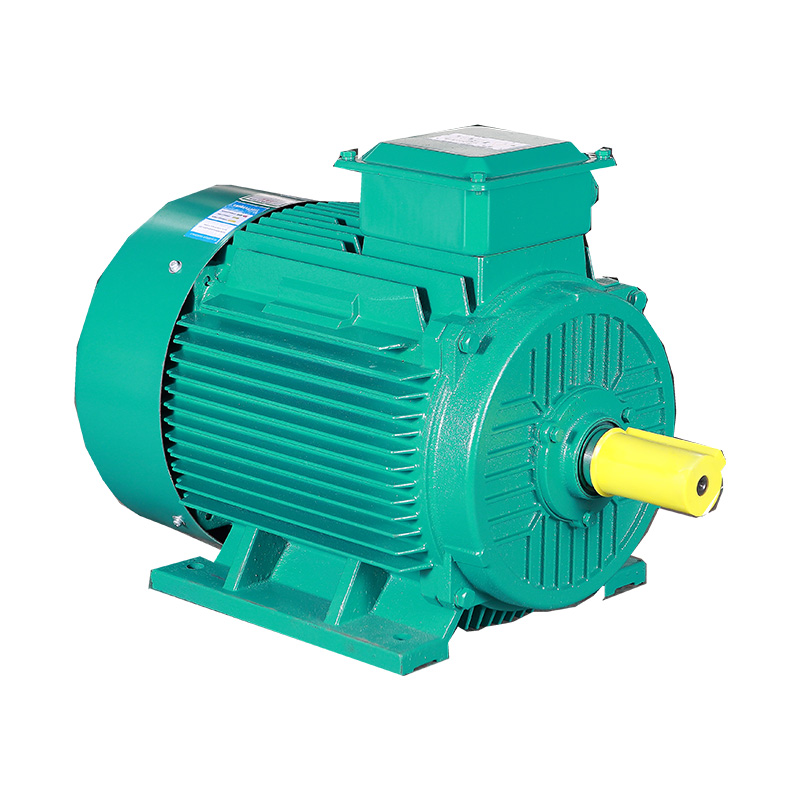

W krajobrazie nowoczesnych przemysłowych układów napędowych wybór silnika elektrycznego decyduje o wydajności i niezawodności całej linii produkcyjnej. W zastosowaniach wymagających stabilnej pracy bez skomplikowanych zmian prędkości jedna technologia wyróżnia się jako niekwestionowany lider. The 3-FAZOWY SILNIK Klatkowy zyskał miano „Króla Stałej Prędkości” dzięki solidnej konstrukcji i minimalnym wymaganiom konserwacyjnym. W tym artykule zbadano, dlaczego ten typ silnika przewyższa alternatywy, takie jak uzwojony silnik wirnikowy w zdecydowanej większości scenariuszy stałego obciążenia.

Zrozumienie podstawowej mechaniki

Podstawowe Zasada działania silnika indukcyjnego

Aby docenić wyższość konstrukcji klatki wiewiórczej, inżynierowie muszą najpierw zrozumieć podstawy zasada działania silnika indukcyjnego . Kiedy trójfazowy prąd przemienny zasila uzwojenia stojana, generuje wirujące pole magnetyczne (RMF) o stałej prędkości. Ten RMF przecina przewody wirnika, indukując siłę elektromotoryczną (EMF), a następnie prąd w prętach wirnika. Interakcja między prądem wirnika a polem magnetycznym stojana wytwarza moment obrotowy niezbędny do obrotu. Proces ten opiera się na indukcji elektromagnetycznej, co oznacza, że ​​wirnik nie wymaga zewnętrznego podłączenia elektrycznego, co stanowi znaczącą zaletę pod względem bezpieczeństwa i trwałości.

Prostota Silnik indukcyjny klatkowy

The silnik indukcyjny klatkowy swoją nazwę zawdzięcza kształtowi wirnika, który przypomina kołowrotek wiewiórki. Wirnik składa się z metalowych prętów zwartych pierścieniami końcowymi, zwykle wykonanych z aluminium lub miedzi. Konstrukcja ta jest niezwykle prosta i wytrzymała. W przeciwieństwie do innych typów silników, które zawierają delikatne elementy podatne na awarie, wirnik klatkowy nie ma ruchomych styków elektrycznych. Taka konstrukcja eliminuje iskrzenie i zmniejsza tarcie wewnętrzne, zapewniając długą żywotność nawet w trudnych warunkach.

Klatka wiewiórki a wirnik ranny: porównanie techniczne

Różnice w budowie i utrzymaniu

Podstawowa różnica między tymi dwoma typami silników polega na konstrukcji wirnika. A uzwojony silnik wirnikowy zawiera wirnik z uzwojeniami podobnymi do stojana, połączony z zewnętrznymi rezystorami za pomocą pierścieni ślizgowych i szczotek. Taka konstrukcja pozwala na kontrolę prędkości i wysoki moment rozruchowy, ale stwarza znaczne wyzwania w zakresie konserwacji. Szczotki zużywają się z biegiem czasu i wymagają wymiany, a pierścienie ślizgowe mogą gromadzić kurz i pozostałości węgla. Dla kontrastu, 3-FAZOWY SILNIK Klatkowy posiada całkowicie zamknięty rotor. Brak fizycznych styków elektrycznych drastycznie zmniejsza przestoje konserwacyjne i koszty operacyjne.

W poniższej tabeli przedstawiono najważniejsze różnice techniczne dotyczące urzędników ds. zamówień publicznych:

Wydajność pod obciążeniem

Podczas gdy uzwojony silnik wirnikowy zapewnia doskonały moment rozruchowy i płynniejsze przyspieszenie przy ekstremalnie dużych obciążeniach, jest mniej wydajny w przypadku pracy w stanie ustalonym. Zewnętrzne rezystory rozpraszają energię w postaci ciepła, zmniejszając ogólną wydajność systemu. W przypadku zastosowań o stałej prędkości, 3-FAZOWY SILNIK Klatkowy działa bliżej prędkości synchronicznej z wyższą wydajnością. Jego sztywna charakterystyka zapewnia, że ​​prędkość pozostaje względnie stabilna w zmiennych warunkach obciążenia, co ma kluczowe znaczenie w precyzyjnych procesach produkcyjnych.

Dominacja w Zastosowania przemysłowych silników elektrycznych

Idealne dopasowanie do obciążeń o stałej prędkości

The 3-FAZOWY SILNIK Klatkowy dominuje różne przemysłowe zastosowania silników elektrycznych ponieważ większość napędów przemysłowych nie wymaga zmiennej prędkości. Pompy, wentylatory, dmuchawy i sprężarki zazwyczaj działają ze stałą prędkością dostosowaną do częstotliwości elektrycznej. W tych zastosowaniach złożona kontrola prędkości uzwojonego wirnika jest niepotrzebna i nieefektywna. Możliwość rozruchu bezpośredniego (DOL) silników klatkowych sprawia, że ​​idealnie nadają się do stosowania w przenośnikach taśmowych i prostych narzędziach obróbczych, gdzie wytrzymałość jest ważniejsza od regulacji prędkości.

Ekonomia Wydajność i niezawodność silnika

W sektorze B2B krytycznym wskaźnikiem jest całkowity koszt posiadania (TCO). O ile początkowa cena zakupu jest istotna, o rentowność decydują długoterminowe wydatki związane ze zużyciem energii i konserwacją. Silniki klatkowe wyróżniają się wydajność i niezawodność silnika . Zwykle osiągają sprawność od 85% do 95% przy pełnym obciążeniu. Co więcej, ich prosta konstrukcja oznacza, że ​​można je uszczelnić zgodnie ze standardami IP55 lub IP56, chroniąc wewnętrzne elementy przed kurzem i wilgocią. Niezawodność ta przekłada się na mniejszą liczbę przestojów w produkcji i niższe koszty magazynowania części zamiennych w fabrykach.

Kryteria wyboru zamówień B2B

Ocena wymagań dotyczących prądu rozruchowego i momentu obrotowego

Kierownicy ds. zakupów muszą wziąć pod uwagę prąd rozruchowy, który podczas rozruchu bezpośredniego może być od 5 do 7 razy większy od prądu znamionowego silnika klatkowego. W przypadku silników o dużej mocy może to obciążyć lokalną sieć energetyczną. Jednakże nowoczesne softstarty i napędy o zmiennej częstotliwości (VFD) łagodzą ten problem, umożliwiając: 3-FAZOWY SILNIK Klatkowy do zastąpienia wirników uzwojonych w wielu zastosowaniach o dużej bezwładności. Kupujący powinni ocenić krzywą momentu obrotowego i prędkości, aby upewnić się, że silnik zapewnia wystarczający moment rozruchowy dla określonej bezwładności obciążenia.

Względy środowiskowe

Środowisko pracy odgrywa kluczową rolę przy wyborze silnika. W atmosferach zapylonych, brudnych lub wybuchowych (takich jak zakłady górnicze lub petrochemiczne) beziskrowa praca silnika klatkowego jest wymogiem bezpieczeństwa. Uzwojone wirniki ze stykami ślizgowymi stwarzają ryzyko iskrzenia i wymagają częstego czyszczenia. Dlatego dla branż, dla których priorytetem jest bezpieczeństwo i czystość, konstrukcja klatkowa jest jedyną realną opcją.

Wniosek

The 3-FAZOWY SILNIK Klatkowy pozostaje „Królem Stałej Prędkości” z ważnych powodów technicznych. Jego niezrównana niezawodność, niskie wymagania konserwacyjne i wysoka wydajność sprawiają, że jest to domyślny wybór dla większości przemysłowych obciążeń stałych. Chociaż silniki z wirnikiem uzwojonym stanowią niszę w scenariuszach rozruchu z wysokim momentem obrotowym, szerokie zastosowanie i korzyści ekonomiczne konstrukcji klatkowej zapewniają ich stałą dominację na rynku światowym. Dla odbiorców B2B inwestycja w wysokiej jakości silniki klatkowe jest decyzją strategiczną, gwarantującą stabilność operacyjną i długoterminową rentowność.

Często zadawane pytania

Jaka jest główna wada A 3-FAZOWY SILNIK Klatkowy ?

Główną wadą jest tendencja do pobierania wysokiego prądu rozruchowego, zwykle od 5 do 8 razy większego niż prąd pełnego obciążenia, co może powodować spadki napięcia w zasilaczu. Dodatkowo wytwarza niższy moment rozruchowy w porównaniu z uzwojonym wirnikiem lub silnikiem prądu stałego. Jednak nowoczesne rozwiązania inżynieryjne, takie jak rozruszniki gwiazda-trójkąt i przetwornice częstotliwości, skutecznie rozwiązują te problemy w większości zastosowań.

Dlaczego nazywa się to silnikiem klatkowym?

Nazwa wzięła się od specyficznej budowy rotora. Uzwojenia wirnika składają się z metalowych prętów zwartych pierścieniami końcowymi. Jeśli zdejmiesz rdzeń wirnika i spojrzysz na sam kształt uzwojenia, przypomina on koło lub klatkę, w której biegnie wiewiórka, stąd nazwa opisowa.

Czy A 3-FAZOWY SILNIK Klatkowy być używany do kontroli prędkości?

Tak, może. Chociaż sam silnik jest zaprojektowany do pracy ze stałą prędkością, można nim skutecznie sterować za pomocą napędu o zmiennej częstotliwości (VFD). Przetwornica częstotliwości zmienia częstotliwość zasilania silnika, zmieniając w ten sposób prędkość wirującego pola magnetycznego i prędkość wirnika. Ta kombinacja jest obecnie standardowym rozwiązaniem przemysłowym dla energooszczędnych napędów o zmiennej prędkości.

Referencje

• Fitzgerald, AE, Kingsley, C. i Umans, SD (2003). Maszyny elektryczne (wyd. 6). McGraw-Hill.
• Chapman, SJ (2012). Maszyny elektryczne Fundamentals (wyd. 5). Edukacja McGraw-Hill.
• Stowarzyszenie Standardów IEEE. (2018). „Standard IEEE dla maszyn indukcyjnych”. Standard IEEE 112-2017 .
• Departament Energii USA. (2021). „Poprawa wydajności silnika i układu napędowego: podręcznik dla przemysłu”. Biuro Efektywności Energetycznej i Energii Odnawialnej .
• Retter, D. (2020). „Analiza porównawcza silników indukcyjnych do zastosowań przemysłowych”. Dziennik elektrotechniki , 15(4), 220-235.
