Czy silniki wysokiego napięcia są nieznośnymi bohaterami napędzającymi współczesny przemysł?

W skomplikowanym gobrowaniu automatyzacji przemysłowej i infrastruktury energetycznej, silniki wysokiego napięcia Stań jako monumentalne osiągnięcia inżynierii elektrycznej. Te wyrafinowane maszyny, specjalnie zaprojektowane do działania przy napięciach przekraczających 3 kV i ocen zasilania, od setek kilowatów do wielu megawatów, stanowią podstawowy kręgosłup przemysłu ciężkiego i działalności komercyjnej na dużą skalę. W przeciwieństwie do ich odpowiedników o niskim napięciu, te giganty elektryczne wymagają wyspecjalizowanych rozważań projektowych w celu zarządzania nadzwyczajnymi naprężeniami elektrycznymi i obciążeniami termicznymi przy jednoczesnym utrzymaniu stabilności operacyjnej. Podstawową zasadą ich działania pozostaje indukcja elektromagnetyczna, ale wykonywana w skali, która wymaga wyjątkowej precyzji inżynierii i zaawansowanych materiałów materiałowych. Silniki te przekształcają energię elektryczną w energię mechaniczną o niezwykłej wydajności, napędzając wszystko, od masywnych stacji pompowania, które dostarczają wodę po obszary metropolitalne po ogromne sprężarki, które ułatwiają procesy przemysłowe w roślinach petrochemicznych. Ewolucja technologii motorycznej o wysokim napięciu nadal przekracza granice gęstości mocy, wydajności i niezawodności, co czyni je niezbędnymi komponentami w naszym coraz bardziej zelektryfikowanym krajobrazie przemysłowym. Ich wyrafinowane cechy projektowe i operacyjne stanowią fascynującą zbieżność teorii elektrycznej, nauk o materiałach i inżynierii mechanicznej, która zasługuje na dokładne badanie.

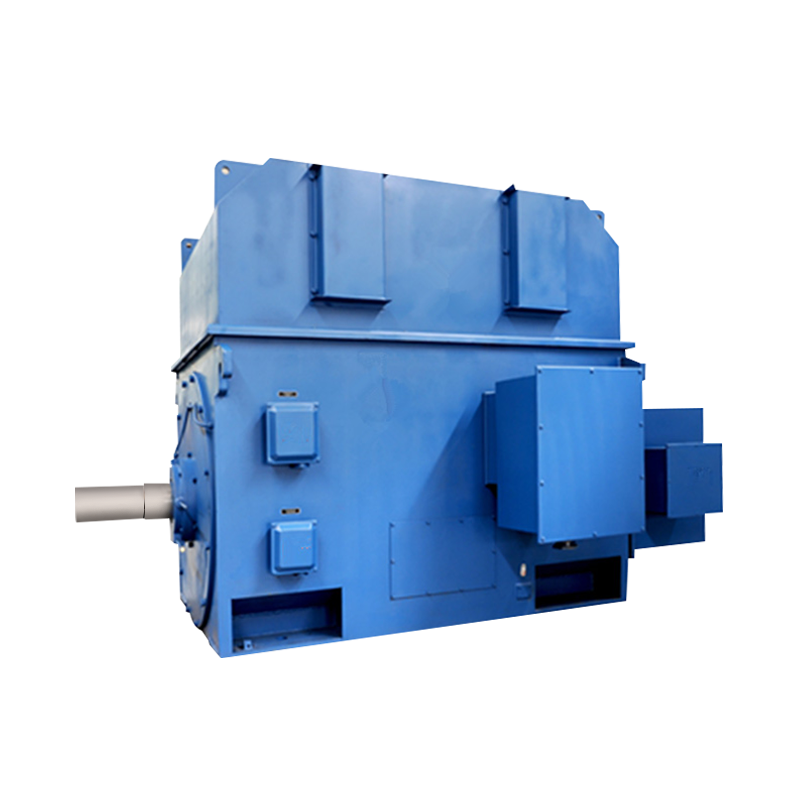

Kompleksowa klasyfikacja wariantów silnika wysokiego napięcia

Silniki synchroniczne: precyzja i korekcja współczynnika mocy

Silniki synchroniczne reprezentują szczyt precyzji w aplikacjach wysokiego napięcia, działając ze stałą prędkością dokładnie zsynchronizowaną z częstotliwością naprzemiennego zasilania prądu. Te wyrafinowane maszyny wykorzystują wzbudzenie prądu stałego poprzez uzwojenia wirnika, aby utrzymać dokładną synchronizację z częstotliwością energii, co powoduje wyjątkową stabilność prędkości niezależnie od zmian obciążenia w ich granicach operacyjnych. Ta unikalna cecha sprawia, że są one szczególnie cenne w aplikacjach wymagających precyzyjnej kontroli prędkości i stałej operacyjnej RPM, takich jak duże systemy sprężarki w zakładach chłodniczych i zakładach przetwarzania gazu ziemnego. Oprócz możliwości regulacji prędkości silniki synchroniczne oferują znaczącą zaletę korekcji współczynnika mocy, ponieważ można je obsługiwać w wiodących warunkach próby mocy, aby zrekompensować obciążenia indukcyjne w innym miejscu układu elektrycznego. Ta zdolność może znacznie poprawić ogólną wydajność systemu i zmniejszyć kary użyteczności dla słabego współczynnika energii. Konstrukcja tych silników zazwyczaj obejmuje wirnik rany z pierścieniami poślizgowymi do wzbudzenia DC i projekt stojany zoptymalizowany do operacji wysokiego napięcia z wyspecjalizowanymi systemami izolacji. Nowoczesne silniki synchroniczne często zawierają technologię stałego magnesu w swoich zespołach wirnika, co dodatkowo zwiększając ich wydajność i gęstość mocy, jednocześnie zmniejszając wymagania dotyczące konserwacji związane z tradycyjnymi systemami wzbudzenia.

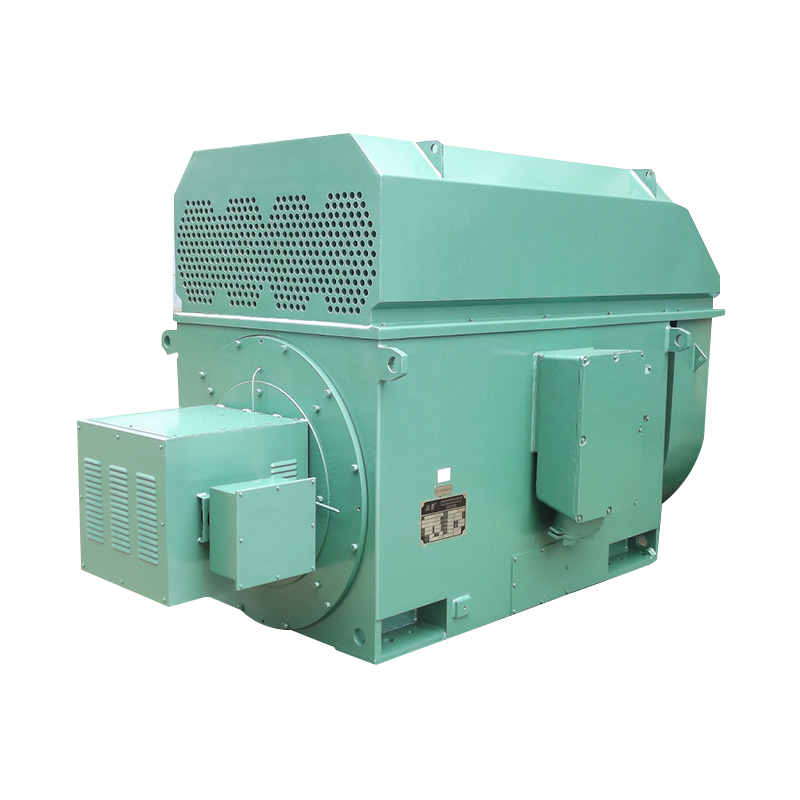

Silniki indukcyjne: roboty przemysłu

Silniki indukcyjne, zwłaszcza projekty klatkowych wiewiórki, stanowią najbardziej rozpowszechnioną kategorię silników wysokiego napięcia ze względu na ich solidną budowę, prostotę operacyjną i minimalne wymagania dotyczące konserwacji. Silniki te działają na zasadzie indukcji elektromagnetycznej, w której obracające się pole magnetyczne wytwarzane przez uzwojenia stojana indukuje prądy w przewodnikach wirnika, tworząc moment obrotowy bez fizycznego połączenia elektrycznego z wirnikiem. Wariant klatki wiewiórek ma przewody wirnika zwarte przez pierścienie końcowe, tworząc trwały zespół, który może wytrzymać znaczne naprężenie mechaniczne i cykliczne termiczne. Ta prosta, ale skuteczna konstrukcja sprawia, że idealnie nadają się do wymagających aplikacji, takich jak duże systemy wentylatora w wieżach chłodzących elektrownie i przenośniki w operacjach wydobywczych, w których niezawodność jest najważniejsza. Silniki indukcyjne wirnika rany oferują zwiększone możliwości sterowania poprzez opór zewnętrzny podłączony do uzwojeń wirnika za pomocą pierścieni poślizgu, zapewniając regulowane charakterystyki początkowe i ograniczoną kontrolę prędkości. Ta konfiguracja okazuje się cenna w aplikacjach wymagających miękkiego uruchamiania obciążeń o wysokiej zawartości międzynarodowych, takich jak kruszenia i młynki szlifierskie w zakładach przetwarzania minerałów, gdzie kontrolowane przyspieszenie jest konieczne, aby zapobiec naprężeniom mechanicznym i zaburzeniu układu zasilania.

Silniki prądu stałego: wyspecjalizowane aplikacje o wysokiej czułości

Podczas gdy mniej powszechne we współczesnych zastosowaniach o wysokim napięciu w porównaniu z alternatywami AC, silniki DC wysokiego napięcia utrzymują znaczenie w specjalistycznych scenariuszach przemysłowych wymagających precyzyjnej kontroli prędkości i wyjątkowych charakterystyk o niskiej prędkości. Silniki te znajdują szczególną użyteczność w zastosowaniach, takich jak duże młyny toczące w obiektach przetwarzania metali i systemy trakcyjne dla kolei przemysłowych, w których krytyczna jest precyzyjna kontrola przyspieszenia i zwalniania. Podstawowa operacja obejmuje systemy komutatorów i szczotek do dostarczania prądu do uzwojeń wirnika, tworząc pole magnetyczne, które oddziałuje z polem stacjonarnym wytwarzanym przez uzwojenia stojana lub magnesy stałe. Nowoczesne silniki prądu stałego o wysokim napięciu często zawierają technologię konwertera zaawansowanego stanu stałego w celu poprawy wydajności i kontroli. Pomimo wymagania większej konserwacji niż alternatywy AC z powodu zużycia pędzla i konserwacji komutatorów, ich doskonała kontrola i charakterystyka momentu obrotowego nadal uzasadnia ich zastosowanie w określonych zastosowaniach przemysłowych, w których atrybuty te przeważają nad względami konserwacyjnymi.


Rodzaje i charakterystyka silników wysokiego napięcia
Typ silnika	Kluczowe funkcje	Typowe zastosowania	Zakres wydajności
Synchroniczny	Stała prędkość, korekta współczynnika mocy	Sprężarki, generatory	96-98%
Indukcja klatki wiewiórkowej	Solidny, niski konserwacja	Pumpy, wentylatory, przenośniki	94-97%
Indukcja wirnika rany	Regulowany moment początkowy	Kruszenia, wciągniki	92-95%
Prąd stały	Precyzyjna kontrola prędkości	Rolling Mills, Traction	88-93%

Krytyczne komponenty i ich znaczenie inżynierskie

Zespół stojana: podstawa konwersji elektromagnetycznej

Stojar reprezentuje stacjonarne serce dowolnego silnika wysokiego napięcia, obejmującego precyzyjne mostniane laminowane montaż rdzenia ze starannie rozłożonymi szczelinami do umieszczania uzwojenia. Laminacje te, zwykle wytwarzane ze specjalistycznych stopów stali elektrycznej, służą do zminimalizowania strat prądu wirowego, zapewniając jednocześnie kontrolowaną ścieżkę strumienia magnetycznego. Konfiguracja uzwojenia stanowi być może najbardziej krytyczny aspekt projektowania stojana, wykorzystując specjalnie utworzone i izolowane przewody miedziane ułożone w celu utworzenia niezbędnych bieguna magnetycznego do pracy silnika. System izolacji tych uzwojeń sama w sobie stanowi cud technologiczny, wykorzystując wiele warstw materiałów na bazie miki, wzmocnienie szkła i impregnujące żywice zdolne do wytrzymania tysięcy woltów naprężenia elektrycznego, jednocześnie odpornym na degradację termiczną. Nowoczesne procesy impregnacji ciśnienia próżniowego (VPI) zapewniają całkowitą penetrację żywic izolacyjnych w całej strukturze uzwojenia, eliminując kieszenie powietrzne, które mogą prowadzić do częściowego rozładowania i ostatecznej awarii izolacji. Cały zespół stojana musi zachować precyzyjne tolerancje mechaniczne, aby zapewnić odpowiednie cechy magnetyczne, zapewniając jednocześnie odpowiednie fragmenty chłodzenia do rozpraszania ciepła. Region windykający na koniec przynosi szczególną uwagę podczas produkcji, z wyrafinowanymi systemami stężenia, aby zapobiec ruchowi podczas pracy, co może prowadzić do ścierania izolacji i przedwczesnej awarii.

Konstrukcja wirnika: przekształcanie energii elektromagnetycznej w moc mechaniczną

Rotor służy jako obracający się komponent odpowiedzialny za przekształcenie energii elektromagnetycznej w moment obrotowy mechaniczny, ze zmianami projektowymi znacząco wpływającymi na charakterystykę wydajności silnika. W silnikach indukcyjnych klatkowych wiewiórki wirnik ma miedzi lub aluminiowe pręty zwarte przez pierścienie końcowe, tworząc solidny zespół zdolny do wytrzymania znacznego naprężenia termicznego i mechanicznego. Specyficzna geometria tych przewodników, w tym ich przekrój i kąt skośną, głęboko wpływa na moment początkowego, wydajność i charakterystykę hałasu. Synchroniczne wirniki silnika zawierają uzwojenia pola zasilane przez prąd stały przez pierścienie poślizgu lub bezszczotkowe układy wzbudzenia, tworząc stałe pole magnetyczne, które blokuje się do synchronizacji z obracającym się polem stojana. Projekty te często obejmują uzwojenia tłumika w celu ułatwienia uruchamiania i zapewnienia stabilności w warunkach przejściowych. Nowoczesne konstrukcje wirnika stałego magnesu reprezentują krawędź najwyższej jakości technologii silnika o wysokim napięciu, wykorzystując wysokoenergetyczne magnesy rzadkie do tworzenia wyjątkowo silnych pól magnetycznych bez strat elektrycznych związanych z wzbudzonymi wirnikami. Niezależnie od projektowania wszystkie wirniki silnika wysokiego napięcia muszą przejść precyzyjne równoważenie dynamiczne, aby zminimalizować wibracje i zapewnić płynne działanie w całym zakresie prędkości, z równoważeniem często wykonywanym zgodnie z wymaganymi standardami przekraczającymi wymagania ISO G1.0.

Systemy izolacji: ochrona przed naprężeniem elektrycznym

System izolacji w silniku o wysokim napięciu reprezentuje jeden z najważniejszych aspektów technologicznych, zaprojektowany tak, aby wytrzymać ogromne naprężenia elektryczne przy jednoczesnym zachowaniu integralności pod wyzwaniami termicznymi i mechanicznymi. Nowoczesne systemy zwykle stosują izolację wielowarstwową obejmującą taśmy na bazie miki, które zapewniają wyjątkową wytrzymałość dielektryczną i odporność na częściową degradację rozładowania. Materiały te są uzupełnione wzmocnieniami włókien szklanymi pod kątem wytrzymałości mechanicznej i impregnowane żywicami epoksydowymi lub poliestrowymi, które wypełniają wszystkie puste przestrzenie w strukturze izolacji. Pełny system izolacji musi wykazać odporność na starzenie cieplne w temperaturach operacyjnych, które mogą osiągnąć oceny klasy F (155 ° C) lub klasy H (180 ° C), zachowując elastyczność w celu wytrzymania rozszerzalności cieplnej i wibracji mechanicznych. Producenci poddają te systemy izolacji rygorystycznym testom, w tym testom hipot (wysoki potencjał) przy napięciach znacznie przekraczających poziomy operacyjne w celu zweryfikowania integralności przed wysyłką. Oprócz izolacji uzwojenia dodatkowe bariery izolacyjne oddzielne fazy i zapewniają ochronę między uzwojeniami a uziemionym rdzeniem stojana, tworząc kompleksowy system ochrony elektrycznej, który zapewnia bezpieczne i niezawodne działanie przez cały okres użytkowania silnika.

Zalety i charakterystyka wydajności systemów wysokiego napięcia

Wdrożenie silników o wysokim napięciu oferuje wiele zalet technicznych, które sprawiają, że są one szczególnie odpowiednie do zastosowań o dużej mocy. Podstawowy związek między mocą, napięciem i prądem (p = v × i) pokazuje, że dla danego zapotrzebowania na moc znacznie zmniejsza przepływ prądu. Ta obecna redukcja powoduje wiele korzystnych efektów w całym układzie elektrycznym. Po pierwsze, zmniejszony prąd umożliwia stosowanie mniejszych przewodów do transmisji mocy, co powoduje znaczne oszczędności kosztów, szczególnie widoczne w instalacjach na duże odległości, w których koszty kablowe stają się znaczące. Po drugie, straty mocy w systemach dystrybucji proporcjonalnych do kwadratu prądu (p_loss = i²r) znacznie się zmniejszają, poprawiając ogólną wydajność systemu i zmniejszając koszty operacyjne. Niższe aktualne wymagania pozwalają również na korzystanie z mniejszych urządzeń przełączających i urządzeń ochronnych, co dodatkowo obniża koszty instalacji. Z perspektywy wydajności motorycznej projekty wysokiego napięcia zwykle wykazują lepszą charakterystykę wydajności, szczególnie przy wyższych ocenach mocy, ze względu na zmniejszone straty rezystancyjne w uzwojeniach stojana. Silniki te wykazują również doskonałe charakterystykę regulacji napięcia, ponieważ zmniejszony prąd powoduje mniejsze spadki napięcia w całym systemie zasilania, zapewniając, że silnik otrzymuje stabilne napięcie nawet podczas warunków początkowych i zmian obciążenia.


Analiza porównawcza: silniki o wysokim napięciu vs.
Parametr	Silniki wysokiego napięcia	Silniki o niskim napięciu
Zakres napięcia	3,3 kV - 15 kV	208 V - 690 V.
Typowy zasięg mocy	300 kW - 50 MW	0,75 kW - 300 kW
Uruchamianie prądu	400-600% FLC	600-800% FLC
Wydajność systemu	Wyższe dla dużych obciążeń	Niższe dla dużych obciążeń
Wymagania kablowe	Mniejszy przekrój	Większy przekrój
Koszt instalacji	Wyższy początkowy, niższy operacyjny	Niższe początkowe, wyższe operacyjne

Rozważania i kryteria wyboru

Wybór silnika specyficzny dla aplikacji

Wybór odpowiedniego silnika wysokiego napięcia dla określonej aplikacji wymaga starannego rozważenia wielu czynników technicznych poza prostym dopasowaniem oceny mocy. Inżynierowie muszą dokładnie przeanalizować charakterystykę obciążenia, w tym wymagania początkowe, wartości bezwładności i specyfikacje cyklu pracy, aby zapewnić kompatybilny wybór silnika. Zastosowania odśrodkowe, takie jak pompy i wentylatory, zwykle wykazują zmienne charakterystyki momentu obrotowego, gdy wymagany moment obrotowy wzrasta wraz z prędkością, umożliwiając określone projekty silników zoptymalizowane dla tych wzorów obciążenia. Stałe zastosowania momentu obrotowego, takie jak przenośniki i pompy dodatnie przemieszczenia wymagają silników zdolnych do dostarczenia pełnego momentu obrotowego w zakresie prędkości. W przypadku obciążeń o wysokiej pomiędzy, takimi jak duże wentylatory lub młynki szlifierskie, należy zwrócić uwagę na cechy początkowe i pojemność termiczną podczas przyspieszenia. Warunki środowiskowe znacząco wpływają na selekcję motoryczną, z czynnikami, w tym temperaturą otoczenia, wysokością, poziomem wilgotności i obecnością korozyjnej lub wybuchowej atmosfery dyktującym odpowiednie typy obudowy i metody ochrony. Nowoczesne procesy selekcji coraz częściej wykorzystują wyrafinowane narzędzia programowe, które modelują wydajność silnika w określonych warunkach obciążenia, zapewniając optymalne dopasowanie możliwości motorycznych i wymagań dotyczących zastosowania, jednocześnie przewidując zużycie energii i koszty operacyjne w całym cyklu życia sprzętu.

Protokoły instalacji i uruchomienia

Instalacja silników o wysokim napięciu wymaga skrupulatnej dbałości o szczegóły i ścisłego przestrzegania ustalonych protokołów inżynierskich w celu zapewnienia bezpiecznej i niezawodnej pracy. Projekt fundamentu stanowi kluczowe początkowe rozważanie, przy czym konkretne fundamenty wymagają odpowiedniej masy i wzmocnienia w celu pochłaniania wibracji i utrzymania wyrównania między urządzeniami silnikowymi i napędzanymi. Procedury fugowania muszą przestrzegać specyfikacji producenta przy użyciu materiałów epoksydowych lub cementowych, aby zapewnić pełny kontakt między płytą bazową a fundamentem. Precyzja wyrównania znacząco wpływa na niezawodność motoryczną, przy czym systemy wyrównania laserowego zwykle stosowane do osiągnięcia tolerancji lepiej niż 0,05 mm dla optymalnej wydajności i żywotności. Instalacja elektryczna wymaga szczególnej ostrożności, z zakończeniem kabli po zaleceń producenta przy użyciu odpowiednich złączy i metod kontroli naprężeń dla zastosowań wysokiego napięcia. Przed początkowym uruchomieniem kompleksowe testy, w tym pomiary odporności na izolację, testy rezystancji uzwojenia i testy o wysokim potencjale weryfikują integralność elektryczną. Kontrole mechaniczne potwierdzają właściwe smarowanie łożyska, swobodę obrotu i funkcjonalność układu chłodzenia. Procedury uruchamiania zazwyczaj obejmują stopniowe uruchamianie z dokładnym monitorowaniem wibracji, temperatury i parametrów elektrycznych w celu zidentyfikowania wszelkich nieprawidłowości przed umieszczeniem silnika do pełnej obsługi.

Strategie konserwacji długowieczności operacyjnej

Technologie konserwacji predykcyjnej

Nowoczesne podejścia do konserwacji silników o wysokim napięciu ewoluowały od tradycyjnych harmonogramów opartych na czasie do wyrafinowanych strategii predykcyjnych wykorzystujących zaawansowane technologie monitorowania. Analiza wibracji stanowi kamień węgielny tych programów, wykorzystujący akcelerometry zamontowane w krytycznych lokalizacjach w celu wykrycia rozwijających się problemów mechanicznych, takich jak zużycie łożyska, nierównowaga wirnika lub niewspółosiowość. Analiza trendów widm wibracji pozwala zespołom konserwacyjnym zidentyfikować pogarszające się warunki, zanim przejdą do awarii. Ankiety termograficzne z wykorzystaniem kamer podczerwieni wykrywają nieprawidłowe wzorce grzewcze w połączeniach elektrycznych, łożyska i rdzeniach stojana, identyfikując problemy niewidoczne dla kontroli wzrokowej. Analiza sygnatury prądu silnika (MCSA) zapewnia nieinwazyjną ocenę stanu elektrycznego i mechanicznego poprzez analizę prądowych przebiegów pod kątem nieprawidłowości wskazujących wady paska wirnika, problemy z uzwojeniem stojana lub problemy związane z obciążeniem. Częściowe monitorowanie rozładowania wykrywa pogorszenie izolacji poprzez pomiar zrzutów elektrycznych o wysokiej częstotliwości w systemie izolacji, zapewniając wczesne ostrzeżenie przed rozwojem problemów z izolacją. Technologie te, w połączeniu z okresowymi testami offline, w tym testami oporności na izolację, pomiarami wskaźnika polaryzacji i testami porównawczymi, tworzą kompleksowy program oceny stanu, który maksymalizuje dostępność operacyjną, jednocześnie minimalizując nieoczekiwane awarie.

Proaktywne praktyki konserwacji

Oprócz technologii monitorowania skuteczne programy konserwacji obejmują proaktywne praktyki, które dotyczą wspólnych trybów awarii przed ich wpływem. Konserwacja łożyska zasługuje na szczególną uwagę, ponieważ awarie łożysk stanowi główną przyczynę przestojów motorycznych. Właściwe procedury relibryzacji po specyfikacji producenta dla ilości, częstotliwości i rodzaju smaru zapobiegają zarówno problemom nakładania, jak i podkładek. W przypadku silników z systemami smarowania staranne monitorowanie wielkości oczyszczania zapewnia prawidłowe ewakuowanie starego smaru bez zanieczyszczenia uzwojenia. Analiza smarowania może zapewnić cenny wgląd w stan łożyska poprzez wykrycie metali zużycia i degradacji smaru. Procedury czyszczenia zachowują skuteczność chłodzenia, zapobiegając gromadzeniu się brudu na powierzchniach wymiany ciepła, z ostrożnym utworzeniem zanieczyszczenia wewnętrznych elementów podczas operacji czyszczenia. Konserwacja połączeń elektrycznych zapewnia ciasne połączenia w obwodach mocy i kontrolnych, zapobiegając problemom z ogrzewaniem, które mogą prowadzić do awarii. Konserwacja pędzla i komutatora dla silników DC wymaga regularnej kontroli i dostosowania w celu utrzymania właściwego komutacji i zminimalizowania iskrzenia. Te proaktywne praktyki, w połączeniu z kompleksową dokumentacją wszystkich działań konserwacyjnych, tworzą systematyczne podejście, które rozszerza żywotność sprzętu i poprawia niezawodność.

Przyszłe osiągnięcia w technologii silników wysokiego napięcia

Przyszłość technologii motorycznej o wysokim napięciu wskazuje na coraz bardziej inteligentne, wydajne i zintegrowane systemy, które wykorzystują postęp w naukach materiałowych, elektronice energetycznej i digitalizacji. Integracja technologii Internetu rzeczy (IoT) umożliwia monitorowanie i analizę stanu motorycznego, parametrów operacyjnych oraz wydajności wydajności, ułatwiając strategie konserwacji predykcyjnej i zoptymalizowane działanie. Zaawansowane materiały, w tym nanokrystaliczne materiały magnetyczne i nadprzewodnicy o wysokiej temperaturze, obiecują rewolucyjną poprawę gęstości i wydajności mocy. Ulepszenia materiałów izolacyjnych i procesów produkcyjnych nadal zwiększają niezawodność, jednocześnie umożliwiając działanie w wyższych temperaturach. Integracja systemów silnikowych i napędowych jako zoptymalizowanych pakietów reprezentuje kolejny znaczący trend, przy czym zmienne dyski częstotliwości stają się coraz bardziej wyrafinowane w algorytmach kontrolnych i możliwościach ochrony. Przepisy dotyczące wydajności energetycznej nadal zwiększają poprawę projektowania, przy czym standardy takie jak IE4 i IE5 stają się coraz bardziej powszechne w przypadku silników wysokiego napięcia. Te zmiany wspólnie wskazują na przyszłość, w której silniki wysokiego napięcia stają się nie tylko urządzeniami do konwersji mocy, ale inteligentnymi komponentami w zintegrowanych systemach przemysłowych, przyczyniając się do ogólnej wydajności operacyjnej, niezawodności i zrównoważonego rozwoju w operacjach przemysłowych w wielu sektorach.
